🎯 Призначення:

iR-ETN40R — це компактний модуль вводу/виводу на базі Ethernet, який виконує роль шлюзу для мереж Modbus TCP Server та EtherNet/IP Adapter.
Прилад інтегрується в серію iR та забезпечує:

• 📡 підключення високошвидкісних і стандартних дискретних сигналів,
• ⚙️ гнучке масштабування вводу/виводу,
• 🛡️ захист і безперервність роботи систем автоматизації.

⚙️ Основні технічні характеристики:

• 🔗 Інтерфейси зв’язку: Modbus TCP, EtherNet/IP, швидкість 10/100 Mbps, до 8 TCP-з’єднань.
• 🔌 Дискретні входи: 24 (20 стандартних + 4 високошвидкісних до 20 kHz, PNP sink/source).
• ⚡ Дискретні виходи: 16 релейних каналів (2A/канал, до 8A сумарно), ізольовані.
• 🛑 Спеціальні функції:
  • “Stop Output” — миттєве відключення виходів у разі аварії.
  • “Pulse Capture” — реєстрація імпульсів тривалістю < 1 циклу CPU.
• 📦 Розширення I/O: до 16 додаткових модулів iR (+224 входи, +112 виходів, до 64 аналогових каналів).
• 💡 Індикатори:
  • ENET (зелений — робота, червоний — помилка),
  • IO (зелений — стан модуля, червоний — помилка).
• 🔋 Живлення: 24 V DC (−15 % / +20 %), споживання — 255 mA ном., 540 mA макс.
• 🌡 Температурний діапазон: −10…+60 °C.
• 📐 Конструкція: корпус для DIN-рейки, IP20, габарити 64×109×81 мм, вага ~0.27 кг.

💡 Функціональні можливості:

• 🔗 Гнучке підключення — підтримка Modbus TCP та EtherNet/IP для легкої інтеграції з PLC/HMI/SCADA.
• 📈 Потужне масштабування — до 16 додаткових модулів iR для розширення кількості каналів.
• 🛡 Безпека — спеціальний stop-вхід і функція pulse capture підвищують надійність у критичних застосуваннях.
• 🖥 Зручність налаштування — підтримка EDS/XML-файлів для EasyBuilder Pro та CODESYS.

🎯 Призначення:

Модуль iR-ETN40P — це компактний Ethernet-модуль вводу/виводу, який поєднує підтримку протоколів Modbus TCP/IP Server та EtherNet/IP Adapter з потужними можливостями роботи з високошвидкісними сигналами. Завдяки своїй розширюваній конструкції, він легко інтегрується в системи автоматизації, забезпечуючи масштабованість і гнучкість у використанні.
Прилад інтегрується в серію iR та забезпечує:

• 📡 підключення високошвидкісних і стандартних дискретних сигналів,
• ⚙️ гнучке масштабування вводу/виводу,
• 🛡️ захист і безперервність роботи систем автоматизації.

⚙️ Основні технічні характеристики:

• 🔗 Інтерфейси зв’язку: Modbus TCP, EtherNet/IP, швидкість 10/100 Mbps, до 8 TCP-з’єднань.
• 🔌 Дискретні входи: 24 (20 стандартних + 4 високошвидкісних до 20 kHz, PNP/NPN).
• ⚡ Дискретні виходи: 16 виходів, транзисторного типу (0.5A/канал, до 4A сумарно, = 24В), ізольовані .
• 🛑 Спеціальні функції:
  • “Stop Output” — миттєве відключення виходів у разі аварії.
  • “Pulse Capture” — реєстрація імпульсів тривалістю < 1 циклу CPU.
• 📦 Розширення I/O: до 16 додаткових модулів iR (+224 входи, +112 виходів, до 64 аналогових каналів).
• 💡 Індикатори:
  • ENET (зелений — робота, червоний — помилка),
  • IO (зелений — стан модуля, червоний — помилка).
• 🔋 Живлення: 24 V DC (−15 % / +20 %), споживання — 255 mA ном., 540 mA макс.
• 🌡 Температурний діапазон: −10…+60 °C.
• 📐 Конструкція: корпус для DIN-рейки, IP20, габарити 64×109×81 мм, вага ~0.27 кг.

⚡ Високошвидкісні входи:

iR-ETN40P підтримує 4 високошвидкісні входи, які можуть працювати в режимах:

• 🧮 лічильники імпульсів — до 20 кГц (макс. 4 канали),
• ⚙️ фазові енкодери A/B — до 10 кГц (макс. 2 комплекти).

Ця функція дозволяє точно обробляти сигнали швидкодіючих датчиків та енкодерів.

⚡ Високошвидкісні виходи:

Окрім стандартних дискретних, iR-ETN40P має 2 високошвидкісні виходи, які підтримують:

• 🔄 імпульсний вихід,
• 📶 PWM (широтно-імпульсна модуляція),
• ⚡ керування кроковими двигунами у режимах:
  • CW/CCW (прямий/зворотний імпульс),
  • Pulse + Direction (імпульс + напрямок).

Це дозволяє застосовувати модуль для задач приводної техніки, дозування, синхронізації та інших динамічних процесів.

💡 Функціональні можливості:

• 🔗 Гнучке підключення — підтримка Modbus TCP та EtherNet/IP для легкої інтеграції з PLC/HMI/SCADA.
• 📈 Потужне масштабування — до 16 додаткових модулів iR для розширення кількості каналів.
• 🛡 Безпека — спеціальний stop-вхід і функція pulse capture підвищують надійність у критичних застосуваннях.
• 🖥 Зручність налаштування — підтримка EDS/XML-файлів для EasyBuilder Pro та CODESYS.

🎯 Призначення:
Комутаційний модуль iR-ETN від Weintek — це сучасне рішення для інтеграції, автоматизації та управління технологічними процесами. Пристрій виконує роль універсального комунікаційного вузла, що забезпечує обмін даними між різними системами та обладнанням у промислових мережах.

Модуль підтримує протоколи Modbus TCP Server, Ethernet/IP sdapter, завдяки чому може легко інтегруватися у розподілені системи керування, виконуючи функції шлюзу між контролерами, HMI-панелями, датчиками, приводами та іншими пристроями.
iR-ETN дозволяє інтегрувати модулі вводу/виводу серії iR у будь-які пристрої з інтерфейсом Ethernet та протоколами Modbus TCP/IP Server, Ethernet/IP sdapter, що суттєво розширює можливості побудови розподілених систем керування.

⚙️ Технічні характеристики:

• 📡 Протокол зв’язку: Modbus TCP/IP Server, Ethernet/IP adapter
• 🔗 Інтерфейс: 2xEthernet
• ⚡ Швидкість обміну: 10/100 Мбіт/с
• 🛠 Розширюваність: підключення модулів вводу/виводу серії iR через Modbus TCP/IP Server або Ethernet/IP adapter
• 🔌 Живлення: 24 V DC (−15…+20%), захист від переполюсування
• 🌡 Робоча температура: 0…+55 °C
• 📐 Конструкція: DIN-рейковий монтаж, компактний корпус, IP20

💡 Функціональні можливості:

• 🔄 Комунікаційний шлюз. Забезпечує двосторонній обмін даними між системами автоматизації через 2xEthernet.
• 📊 Інтеграція з PLC/HMI/SCADA. Легке підключення до контролерів, операторських панелей Weintek та SCADA-систем.
• 🛡 Надійність. Гальванічна розв’язка інтерфейсів для захисту від перешкод.
• 🚀 Розширення системи. Підключення модулів вводу/виводу серії iR до пристрої з протоколами Modbus TCP/IP Server, Ethernet/IP для створення масштабованих розподілених систем.

🎯 Призначення:
Комутаційний модуль iR-COP від Weintek — це сучасне рішення для інтеграції, автоматизації та управління технологічними процесами. Пристрій виконує роль універсального комунікаційного вузла, що забезпечує обмін даними між різними системами та обладнанням у промислових мережах.

Модуль підтримує протокол CANopen, завдяки чому може легко інтегруватися у розподілені системи керування, виконуючи функції шлюзу між контролерами, HMI-панелями, датчиками, приводами та іншими пристроями.
Крім того, iR-COP дозволяє інтегрувати модулі вводу/виводу серії iR у будь-які пристрої з інтерфейсом CANopen, що суттєво розширює можливості побудови розподілених систем керування.

⚙️ Технічні характеристики:

• 📡 Протокол зв’язку: CANopen (відповідність стандартам CiA)
• 🔗 Інтерфейс: CAN (ISO 11898)
• ⚡ Швидкість обміну: до 1 Мбіт/с
• 🛠 Розширюваність: підключення модулів вводу/виводу серії iR через CANopen
• 🔌 Живлення: 24 V DC (−15…+20%), захист від переполюсування
• 🌡 Робоча температура: 0…+55 °C
• 📐 Конструкція: DIN-рейковий монтаж, компактний корпус, IP20

💡 Функціональні можливості:

• 🔄 Комунікаційний шлюз. Забезпечує двосторонній обмін даними між системами автоматизації через CANopen.
• 📊 Інтеграція з PLC/HMI/SCADA. Легке підключення до контролерів, операторських панелей Weintek та SCADA-систем.
• ⚙️ Підтримка профілів CANopen. Сумісність із приводами, датчиками, вимірювальними пристроями.
• 🛡 Надійність. Гальванічна розв’язка інтерфейсу CAN для захисту від перешкод.
• 🚀 Розширення системи. Підключення модулів вводу/виводу серії iR до пристрої з CANopen-інтерфейсом для створення масштабованих розподілених систем.
• 🖥 Зручність налаштування. Підтримка стандартних EDS-файлів для інтеграції у CODESYS та інші системи конфігурування.

🎯 Призначення:
Комутаційний модуль iR-ECAT від Weintek — це сучасне рішення для інтеграції, автоматизації та управління технологічними процесами. Пристрій виконує роль універсального комунікаційного вузла, що забезпечує обмін даними між різними системами та обладнанням у промислових мережах.

Модуль підтримує протоколи EtherCAT Slave, завдяки чому може легко інтегруватися у розподілені системи керування, виконуючи функції шлюзу між контролерами, HMI-панелями, датчиками, приводами та іншими пристроями.
iR-ECAT дозволяє інтегрувати модулі вводу/виводу серії iR у будь-які пристрої з інтерфейсом Ethernet та протоколами EtherCAT Slave, що суттєво розширює можливості побудови розподілених систем керування.

⚙️ Технічні характеристики:

• 📡 Протокол зв’язку: EtherCAT Slave
• 🔗 Інтерфейс: 2xEthernet
• ⚡ Швидкість обміну: 100 Мбіт/с
• 🛠 Розширюваність: підключення модулів вводу/виводу серії iR через EtherCAT
• 🔌 Живлення: 24 V DC (−15…+20%), захист від переполюсування
• 🌡 Робоча температура: 0…+55 °C
• 📐 Конструкція: DIN-рейковий монтаж, компактний корпус, IP20

💡 Функціональні можливості:

• 🔄 Комунікаційний шлюз. Забезпечує двосторонній обмін даними між системами автоматизації через 2xEthernet.
• 📊 Інтеграція з PLC/HMI/SCADA. Легке підключення до контролерів, операторських панелей Weintek та SCADA-систем.
• 🛡 Надійність. Гальванічна розв’язка інтерфейсів для захисту від перешкод.
• 🚀 Розширення системи. Підключення модулів вводу/виводу серії iR до пристрої з протоколами EtherCAT Slave для створення масштабованих розподілених систем.
• 🖥 Зручність налаштування. Підтримка стандартних EDS-файлів для інтеграції у CODESYS та інші системи конфігурування.

🎯 Призначення:
Модуль iR-DI16-K серії iR від Weintek призначений для збору дискретних сигналів від кнопок, вимикачів, датчиків та іншого обладнання у системах автоматизації. Використовується як частина розподілених систем вводу/виводу і підключається через комунікаційний модуль серії iR (наприклад, iR-ETN, iR-COP, iR-ECAT) або безпосередньо підключатися як модуль дискретних входів до контролера cMT-CTRL01, що працює під управлінням CODESYS.

⚙️ Технічні характеристики:

• 🔌 Канали вводу: 16 дискретних входів (Sink or Source)
• ⚡ Номінальна напруга вводу: 24 V DC (−15% … +20%)
• 📥 Вхідний струм: ~5 мА/канал
• ⏱ Швидкодія: час відгуку ≤ 5 мс
• 🛡 Гальванічна ізоляція: між каналами вводу та внутрішньою схемою модуля
• 📦 Підключення: знімні клемні блоки для зручності монтажу
• 🔋 Споживання: ~83 мА (з внутрішньої шини)
• 🌡 Робоча температура: 0…+55 °C
• 📐 Габарити: 30 × 109 × 81 мм
• ⚖️ Вага: близько 110 г
• 📏 Ступінь захисту: IP20, монтаж на DIN-рейку

💡 Функціональні можливості:

•  Збір сигналів — прийом дискретних сигналів від кнопок, кінцевих вимикачів, датчиків присутності, аварійних сигналів тощо.
•  Масштабування системи — може бути підключений разом з іншими модулями серії iR (аналогові входи/виходи, релейні модулі, високошвидкісні модулі).
•  Пряма інтеграція з cMT-CTRL01 — працює як модуль дискретних входів для CODESYS-проєктів, що дозволяє створювати масштабовані PLC-рішення.
•  Інтеграція — робота в складі систем з PLC/HMI/SCADA через комунікаційні модулі iR-ETN (Ethernet: Modbus TCP, EtherNet/IP) або iR-COP (CANopen) або iR-ECAT (EtherCAT slave).
•  Надійність — гальванічна розв’язка входів забезпечує захист від перешкод і перевантажень.
•  Індикація — світлодіоди на передній панелі для кожного входу дозволяють контролювати стан сигналів у реальному часі.
•  Простота монтажу — завдяки компактному корпусу та знімним клемникам підключення виконується швидко і зручно.

🎯 Призначення:
Модуль iR-DM16-P від Weintek є універсальним рішенням для збору та обробки дискретних сигналів у системах автоматизації. Він поєднує в собі дискретні входи та дискретні транзисторні виходи, що дозволяє скоротити кількість окремих модулів і забезпечити більш компактну та економічну конфігурацію системи.
Використовується у складі розподілених систем вводу/виводу серії iR через комунікаційні модулі (iR-ETN, iR-COP, iR-ECAT) або як частина контролера cMT-CTRL01, що працює під управлінням CODESYS.

⚙️ Технічні характеристики:

• 🔌 Входи: 8 дискретних входів (Sink/Source)
• ⚡ Виходи: 8 дискретних виходів (транзисторні PNP, до 0.5 A/канал, сумарно до 4 A)
• 🔋 Номінальна напруга живлення виходів: 24 V DC
• 📥 Струм входу: ~5 мА/канал
• ⏱ Швидкодія:
  • Вхід: час відгуку ≤ 5 мс
  • Вихід: підтримка швидкого комутаційного режиму
• 🛡 Гальванічна ізоляція: між входами, виходами та внутрішньою логікою модуля
• 📦 Підключення: знімні клемні блоки (для простого монтажу та обслуговування)
• 🔋 Споживання: ~130 мА (від внутрішньої шини живлення)
• 🌡 Робоча температура: 0…+55 °C
• 📐 Габарити: 30 × 109 × 81 мм
• ⚖️ Вага: ~120 г
• 📏 Ступінь захисту: IP20, монтаж на DIN-рейку

💡 Функціональні можливості:

•  Збір дискретних сигналів — прийом сигналів від кнопок, кінцевих вимикачів, датчиків положення, аварійних сигналів тощо.
•  Формування керуючих сигналів — транзисторні виходи дозволяють керувати реле, індикаторами, електромагнітними клапанами, малопотужними двигунами.
•  Універсальність — входи і виходи в одному модулі, що економить місце у шафі керування.
•  Масштабованість — можливість роботи спільно з іншими модулями серії iR (аналогові входи/виходи, релейні модулі, високошвидкісні модулі).
•  Пряма інтеграція з cMT-CTRL01 — може працювати як I/O-модуль у CODESYS-проєктах.
•  Індикація станів — світлодіоди для кожного входу та виходу на передній панелі.
•  Надійність — гальванічна розв’язка, захист від перешкод і перевантажень.
•  Простота монтажу — завдяки компактному корпусу та знімним клемникам.

🎯 Призначення:
Модуль iR-DM16-N від Weintek є універсальним рішенням для збору та обробки дискретних сигналів у системах автоматизації. Він поєднує в собі дискретні входи та дискретні транзисторні виходи, що дозволяє скоротити кількість окремих модулів і забезпечити більш компактну та економічну конфігурацію системи.
Використовується у складі розподілених систем вводу/виводу серії iR через комунікаційні модулі (iR-ETN, iR-COP, iR-ECAT) або як частина контролера cMT-CTRL01, що працює під управлінням CODESYS.

⚙️ Технічні характеристики:

• 🔌 Входи: 8 дискретних входів (Sink/Source)
• ⚡ Виходи: 8 дискретних виходів (транзисторні NPN, до 0.5 A/канал, сумарно до 4 A)
• 🔋 Номінальна напруга живлення виходів: 24 V DC
• 📥 Струм входу: ~5 мА/канал
• ⏱ Швидкодія:
  • Вхід: час відгуку ≤ 5 мс
  • Вихід: підтримка швидкого комутаційного режиму
• 🛡 Гальванічна ізоляція: між входами, виходами та внутрішньою логікою модуля
• 📦 Підключення: знімні клемні блоки (для простого монтажу та обслуговування)
• 🔋 Споживання: ~130 мА (від внутрішньої шини живлення)
• 🌡 Робоча температура: 0…+55 °C
• 📐 Габарити: 30 × 109 × 81 мм
• ⚖️ Вага: ~120 г
• 📏 Ступінь захисту: IP20, монтаж на DIN-рейку

💡 Функціональні можливості:

•  Збір дискретних сигналів — прийом сигналів від кнопок, кінцевих вимикачів, датчиків положення, аварійних сигналів тощо.
•  Формування керуючих сигналів — транзисторні виходи дозволяють керувати реле, індикаторами, електромагнітними клапанами, малопотужними двигунами.
•  Універсальність — входи і виходи в одному модулі, що економить місце у шафі керування.
•  Масштабованість — можливість роботи спільно з іншими модулями серії iR (аналогові входи/виходи, релейні модулі, високошвидкісні модулі).
•  Пряма інтеграція з cMT-CTRL01 — може працювати як I/O-модуль у CODESYS-проєктах.
•  Індикація станів — світлодіоди для кожного входу та виходу на передній панелі.
•  Надійність — гальванічна розв’язка, захист від перешкод і перевантажень.
•  Простота монтажу — завдяки компактному корпусу та знімним клемникам.

🎯 Призначення:
Модуль iR-DQ16-P серії iR від Weintek призначений для формування дискретних сигналів керування у системах автоматизації.
Він забезпечує 16 транзисторних виходів для підключення реле, індикаторів, електромагнітних клапанів, малопотужних двигунів та іншого обладнання.
Може використовуватись як частина розподілених систем вводу/виводу серії iR через комунікаційні модулі (iR-ETN, iR-COP, iR-ECAT) або безпосередньо інтегруватися як вихідний модуль до контролера cMT-CTRL01, що працює під управлінням CODESYS.

🔧 Технічні характеристики:

• ⚡ Виходи: 16 дискретних транзисторних (PNP), по 0.5 A/канал, сумарно до 4 A
• 🔋 Номінальна напруга виходів: 24 V DC (−15% … +20%)
• ⏱ Час відгуку виходів: ≤ 0.5 мс (високошвидкісне комутування)
• 🛡 Гальванічна ізоляція: між виходами та внутрішньою логікою модуля
• 📦 Підключення: знімні клемні блоки для зручності монтажу
• 🔋 Споживання: ~200 мА (від внутрішньої шини живлення)
• 🌡 Робоча температура: 0…+55 °C
• 📐 Габарити: 30 × 109 × 81 мм
• ⚖️ Вага: ~120 г
• 📏 Ступінь захисту: IP20, монтаж на DIN-рейку

💡 Функціональні можливості:

• ✔️ Формування дискретних сигналів керування — управління виконавчими пристроями (реле, індикатори, клапани, малопотужні двигуни).
• ✔️ Висока швидкодія — транзисторні виходи забезпечують швидке комутування, що важливо для задач із високою частотою спрацювання.
• ✔️ Пряма інтеграція з cMT-CTRL01 — робота як вихідний модуль у CODESYS-проєктах.
• ✔️ Масштабованість — можливість комбінування з іншими модулями серії iR (дискретні входи, аналогові модулі, комбіновані, високошвидкісні).
• ✔️ Візуальний контроль — світлодіодна індикація для кожного виходу дозволяє контролювати їхній стан у реальному часі.
• ✔️ Надійність — гальванічна ізоляція виходів захищає внутрішню схему від перешкод та перевантажень.
• ✔️ Зручність монтажу — компактний корпус і знімні клемники для швидкого та безпечного підключення.

🎯 Призначення:
Модуль iR-DQ16-N серії iR від Weintek призначений для формування дискретних сигналів керування у системах автоматизації.
Він забезпечує 16 транзисторних виходів для підключення реле, індикаторів, електромагнітних клапанів, малопотужних двигунів та іншого обладнання.
Може використовуватись як частина розподілених систем вводу/виводу серії iR через комунікаційні модулі (iR-ETN, iR-COP, iR-ECAT) або безпосередньо інтегруватися як вихідний модуль до контролера cMT-CTRL01, що працює під управлінням CODESYS.

🔧 Технічні характеристики:

• ⚡ Виходи: 16 дискретних транзисторних (NPN), по 0.5 A/канал, сумарно до 4 A
• 🔋 Номінальна напруга виходів: 24 V DC (−15% … +20%)
• ⏱ Час відгуку виходів: ≤ 0.5 мс (високошвидкісне комутування)
• 🛡 Гальванічна ізоляція: між виходами та внутрішньою логікою модуля
• 📦 Підключення: знімні клемні блоки для зручності монтажу
• 🔋 Споживання: ~200 мА (від внутрішньої шини живлення)
• 🌡 Робоча температура: 0…+55 °C
• 📐 Габарити: 30 × 109 × 81 мм
• ⚖️ Вага: ~120 г
• 📏 Ступінь захисту: IP20, монтаж на DIN-рейку

💡 Функціональні можливості:

• ✔️ Формування дискретних сигналів керування — управління виконавчими пристроями (реле, індикатори, клапани, малопотужні двигуни).
• ✔️ Висока швидкодія — транзисторні виходи забезпечують швидке комутування, що важливо для задач із високою частотою спрацювання.
• ✔️ Пряма інтеграція з cMT-CTRL01 — робота як вихідний модуль у CODESYS-проєктах.
• ✔️ Масштабованість — можливість комбінування з іншими модулями серії iR (дискретні входи, аналогові модулі, комбіновані, високошвидкісні).
• ✔️ Візуальний контроль — світлодіодна індикація для кожного виходу дозволяє контролювати їхній стан у реальному часі.
• ✔️ Надійність — гальванічна ізоляція виходів захищає внутрішню схему від перешкод та перевантажень.
• ✔️ Зручність монтажу — компактний корпус і знімні клемники для швидкого та безпечного підключення.

🎯 Призначення:
Модуль iR-DQ08-R серії iR від Weintek призначений для формування дискретних сигналів керування у системах автоматизації.
Він забезпечує 8 релейних виходів для підключення зовнішніх реле, індикаторів, електромагнітних клапанів, малопотужних двигунів та іншого обладнання.
Може використовуватись як частина розподілених систем вводу/виводу серії iR через комунікаційні модулі (iR-ETN, iR-COP, iR-ECAT) або безпосередньо інтегруватися як вихідний модуль до контролера cMT-CTRL01, що працює під управлінням CODESYS.

🔧 Технічні характеристики:

• ⚡ Виходи: 8 дискретних рейних, по 2 A/канал, сумарно до 8 A
• 🔋 Номінальна напруга виходів: 24 V DC (−15% … +20%)
• ⏱ Час відгуку виходів: ≤ 10 мс (високошвидкісне комутування)
• 🛡 Гальванічна ізоляція: між виходами та внутрішньою логікою модуля
• 📦 Підключення: знімні клемні блоки для зручності монтажу
• 🔋 Споживання: ~220 мА (від внутрішньої шини живлення)
• 🌡 Робоча температура: 0…+55 °C
• 📐 Габарити: 30 × 109 × 81 мм
• ⚖️ Вага: ~120 г
• 📏 Ступінь захисту: IP20, монтаж на DIN-рейку

💡 Функціональні можливості:

• ✔️ Формування дискретних сигналів керування — управління виконавчими пристроями (реле, індикатори, клапани, малопотужні двигуни).
• ✔️ Висока швидкодія — транзисторні виходи забезпечують швидке комутування, що важливо для задач із високою частотою спрацювання.
• ✔️ Пряма інтеграція з cMT-CTRL01 — робота як вихідний модуль у CODESYS-проєктах.
• ✔️ Масштабованість — можливість комбінування з іншими модулями серії iR (дискретні входи, аналогові модулі, комбіновані, високошвидкісні).
• ✔️ Візуальний контроль — світлодіодна індикація для кожного виходу дозволяє контролювати їхній стан у реальному часі.
• ✔️ Надійність — гальванічна ізоляція виходів захищає внутрішню схему від перешкод та перевантажень.
• ✔️ Зручність монтажу — компактний корпус і знімні клемники для швидкого та безпечного підключення.

🎯 Призначення:

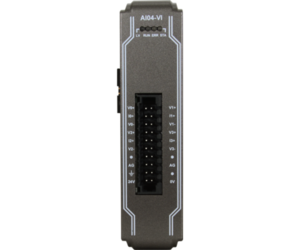

Модуль iR-AI04-VI серії iR від Weintek призначений для збору аналогових сигналів напруги та струму від датчиків і перетворювачів у системах автоматизації. Він забезпечує точне вимірювання параметрів технологічних процесів та передачу даних у PLC/HMI/SCADA-системи.
Використовується як частина розподілених систем вводу/виводу серії iR через комунікаційні модулі (iR-ETN, iR-COP, iR-ECAT) або безпосередньо як модуль аналогового вводу до контролера cMT-CTRL01 під управлінням CODESYS.

⚙️ Технічні характеристики:

• 🔌 Канали вводу: 4 аналогових канали
• 📥 Типи сигналів (програмно налаштовуються для кожного каналу):
  • Напруга: 0…10 V, ±10 V, 0…5 V, ±5 V, 0…1 V, ±1 V
  • Струм: 0…20 mA, 4…20 mA
• 🎚 Роздільна здатність АЦП: 16 біт
• 🎯 Точність вимірювань: ±0.2% від повної шкали (FS)
• ⏱ Час вибірки: ~2 мс/канал
• 🛡 Гальванічна ізоляція: між каналами вводу та логікою модуля
• 📦 Підключення: знімні клемні блоки
• 🔋 Живлення: від внутрішньої шини, споживання ~70 мА
• 🌡 Робоча температура: 0…+55 °C
• 📐 Габарити: 30 × 109 × 81 мм
• ⚖️ Вага: ~120 г
• 📏 Ступінь захисту: IP20, DIN-рейковий монтаж

💡 Функціональні можливості:

• ✔️ Збір аналогових сигналів — вимірювання напруги та струму від датчиків (тиску, температури, рівня, витрати, положення тощо).
• ✔️ Гнучка конфігурація — кожен канал можна налаштовувати окремо на потрібний діапазон (V або mA).
• ✔️ Пряма інтеграція з cMT-CTRL01 — використання у CODESYS-проєктах як модуль аналогових входів.
• ✔️ Масштабованість — робота спільно з іншими модулями серії iR (дискретні входи/виходи, аналогові, комбіновані).
• ✔️ Надійність — гальванічна ізоляція забезпечує захист від перешкод, наведень і перевантажень.
• ✔️ Висока точність — 16-бітний АЦП забезпечує точні вимірювання навіть у динамічних процесах.
• ✔️ Візуальний контроль — LED-індикація стану модуля (живлення, помилки).
• ✔️ Простота монтажу — завдяки компактному корпусу і знімним клемникам.

🎯 Призначення:

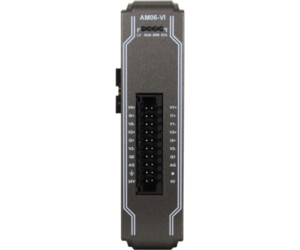

Модуль iR-AM06-VI серії iR від Weintek призначений для збору та формування аналогових сигналів у промислових системах автоматизації.
Він поєднує 4️⃣ аналогові входи та 2️⃣ аналогові виходи в одному корпусі, що робить його універсальним рішенням для задач вимірювання й керування.
Застосовується для інтеграції з PLC, HMI та SCADA-системами через комунікаційні модулі (iR-ETN, iR-COP, iR-ECAT) або може працювати як модуль аналогових I/O у складі контролера cMT-CTRL01 під управлінням CODESYS.

⚙️ Технічні характеристики:

🔹 Аналогові входи (AI):

• 🔢 Кількість: 4 канали
• 📥 Типи сигналів:
  • Напруга: 0…10 V, ±10 V, 0…5 V, ±5 V
  • Струм: 0…20 mA, 4…20 mA
• 🎚 Роздільна здатність АЦП: 16 біт
• 🎯 Точність: ±0.2% FS
• ⏱ Час вибірки: ~2 мс/канал
• 🛡️ Гальванічна ізоляція: між входами та логікою

🔹 Аналогові виходи (AO):

• 🔢 Кількість: 2 канали
• 📤 Типи сигналів:
  • Напруга: 0…10 V, ±10 V
  • Струм: 0…20 mA, 4…20 mA
• 🎚 Роздільна здатність ЦАП: 12 біт
• 🎯 Точність: ±0.2% FS
• ⚡ Навантаження:
  • Напруга: ≥ 2 kΩ
  • Струм: ≤ 500 Ω
• ⏱ Час встановлення: ≤ 1 мс

🔹 Загальні параметри:

• 🔋 Живлення: від внутрішньої шини (~70 мА)
• 🌡 Температура: 0…+55 °C
• 📦 Підключення: знімні клемні блоки
• 📐 Габарити: 30 × 109 × 81 мм
• ⚖️ Вага: ~130 г
• 📏 Захист: IP20, DIN-рейка

💡 Функціональні можливості:

• ✔️ Вимірювання аналогових сигналів — збір даних від датчиків температури, тиску, рівня, витрати, положення, тощо.
• ✔️ Формування аналогових виходів — керування виконавчими механізмами (частотними перетворювачами, клапанами, позиціонерами).
• ✔️ Гнучка конфігурація — кожен канал може бути індивідуально налаштований на потрібний діапазон (V або mA).
• ✔️ Пряма інтеграція з cMT-CTRL01 — робота як універсальний аналоговий модуль у CODESYS-проєктах.
• ✔️ Масштабованість — сумісність з усією серією iR (дискретні, аналогові, комбіновані модулі).
• ✔️ Надійність — гальванічна розв’язка між входами/виходами та внутрішньою логікою захищає систему від перешкод і перевантажень.
• ✔️ Висока точність — 16-бітний АЦП та 12-бітний ЦАП забезпечують якісні вимірювання і стабільні сигнали.
• ✔️ Візуальний контроль — LED-індикація стану живлення і помилок.
• ✔️ Простота монтажу — компактний корпус і знімні клемники прискорюють підключення та обслуговування.

🎯 Призначення:

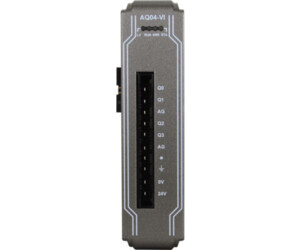

Модуль iR-AQ04-VI серії iR від Weintek призначений для формування аналогових сигналів напруги та струму у промислових системах автоматизації.
Він використовується для керування виконавчими механізмами — частотними перетворювачами, клапанами, позиціонерами, електроприводами та іншими пристроями, які потребують аналогового керуючого сигналу.

Може працювати як:

• частина розподіленої системи вводу/виводу iR через комунікаційні модулі (iR-ETN, iR-COP, iR-ECAT);
• або як аналоговий вихідний модуль у складі контролера cMT-CTRL01 під управлінням CODESYS.

⚙️ Технічні характеристики:

🔹 Аналогові виходи (AO)

• 🔢 Кількість: 4 канали
• 📤 Типи сигналів (програмно налаштовуються):
  • Напруга: 0…10 V, ±10 V, 1…5 V, ±5 V
  • Струм: 0…20 mA, 4…20 mA
• 🎚 Роздільна здатність ЦАП: 12 біт
• 🎯 Точність: ±0.2% від повної шкали (FS)
• ⚡ Навантаження:
  • по напрузі: ≥ 2 kΩ
  • по струму: ≤ 500 Ω
• ⏱ Час встановлення сигналу: ≤ 1 мс

🔹 Загальні параметри

• 🔋 Живлення: від внутрішньої шини (~90 мА)
• 🌡 Робоча температура: 0…+55 °C
• 📦 Підключення: знімні клемні блоки
• 📐 Габарити: 30 × 109 × 81 мм
• ⚖️ Вага: ~130 г
• 📏 Ступінь захисту: IP20, монтаж на DIN-рейку

💡 Функціональні можливості:

• ✔️ Формування аналогових сигналів ⚡ — вихідні канали генерують сигнали для керування приводами, перетворювачами, клапанами, позиціонерами.
• ✔️ Гнучка конфігурація 🔧 — кожен канал можна налаштувати на роботу у режимі V або mA.
• ✔️ Пряма інтеграція з cMT-CTRL01 🖥️ — модуль працює у CODESYS-проєктах як аналоговий вихідний блок.
• ✔️ Масштабованість 🚀 — сумісність з усією серією iR (аналогові входи, дискретні входи/виходи, комбіновані).
• ✔️ Надійність 🛡️ — гальванічна розв’язка каналів і внутрішньої логіки для захисту від перешкод і перевантажень.
• ✔️ Висока точність 🎯 — забезпечує стабільний вихідний сигнал навіть у динамічних процесах.
• ✔️ Візуальний контроль 💡 — LED-індикація стану живлення та роботи модулю.
• ✔️ Простота монтажу 🔧 — компактний корпус і знімні клемники полегшують підключення та обслуговування.
