🎯 Призначення:

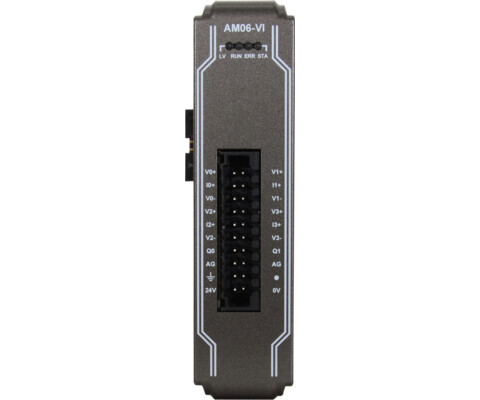

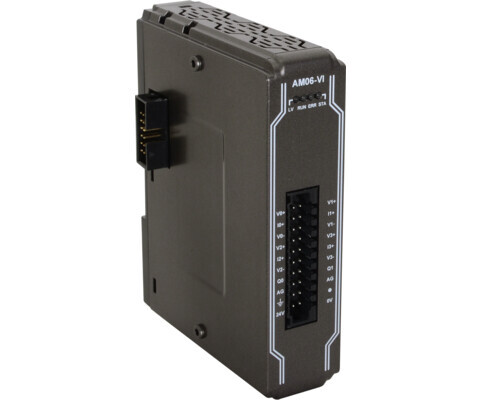

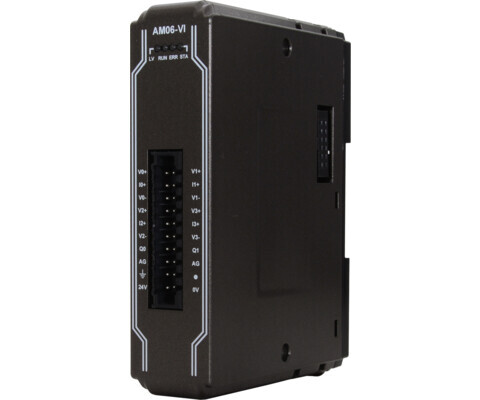

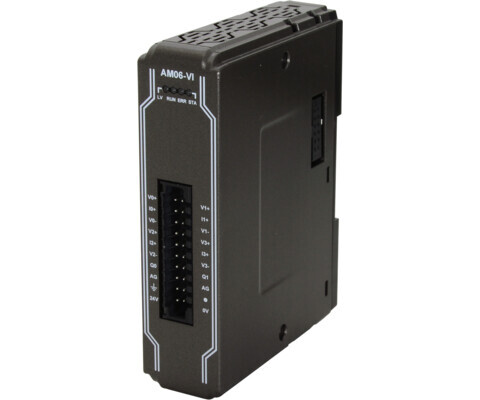

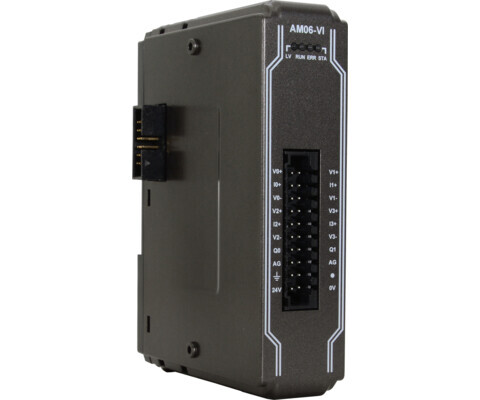

Модуль iR-AM06-VI серії iR від Weintek призначений для збору та формування аналогових сигналів у промислових системах автоматизації.
Він поєднує 4️⃣ аналогові входи та 2️⃣ аналогові виходи в одному корпусі, що робить його універсальним рішенням для задач вимірювання й керування.

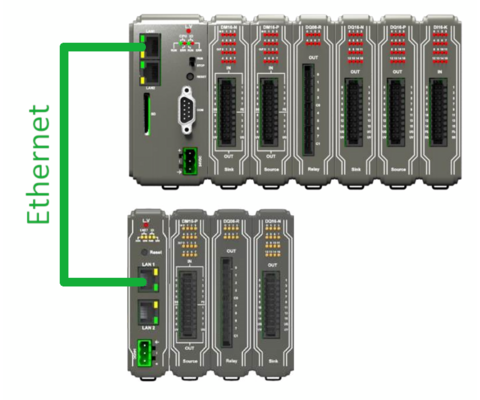

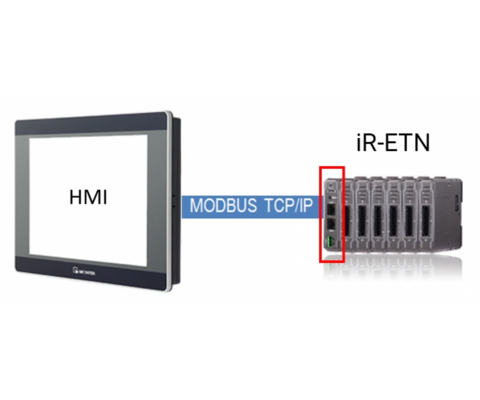

Застосовується для інтеграції з PLC, HMI та SCADA-системами через комунікаційні модулі (iR-ETN, iR-COP, iR-ECAT) або може працювати як модуль аналогових I/O у складі контролера cMT-CTRL01 під управлінням CODESYS.

⚙️ Технічні характеристики:

🔹 Аналогові входи (AI):

• 🔢 Кількість: 4 канали
• 📥 Типи сигналів:
  • Напруга: 0…10 V, ±10 V, 0…5 V, ±5 V
  • Струм: 0…20 mA, 4…20 mA
• 🎚 Роздільна здатність АЦП: 16 біт
• 🎯 Точність: ±0.2% FS
• ⏱ Час вибірки: ~2 мс/канал
• 🛡️ Гальванічна ізоляція: між входами та логікою

🔹 Аналогові виходи (AO):

• 🔢 Кількість: 2 канали
• 📤 Типи сигналів:
  • Напруга: 0…10 V, ±10 V
  • Струм: 0…20 mA, 4…20 mA
• 🎚 Роздільна здатність ЦАП: 12 біт
• 🎯 Точність: ±0.2% FS
• ⚡ Навантаження:
  • Напруга: ≥ 2 kΩ
  • Струм: ≤ 500 Ω
• ⏱ Час встановлення: ≤ 1 мс

🔹 Загальні параметри:

• 🔋 Живлення: від внутрішньої шини (~70 мА)
• 🌡 Температура: 0…+55 °C
• 📦 Підключення: знімні клемні блоки
• 📐 Габарити: 30 × 109 × 81 мм
• ⚖️ Вага: ~130 г
• 📏 Захист: IP20, DIN-рейка

💡 Функціональні можливості:

• ✔️ Вимірювання аналогових сигналів — збір даних від датчиків температури, тиску, рівня, витрати, положення, тощо.
• ✔️ Формування аналогових виходів — керування виконавчими механізмами (частотними перетворювачами, клапанами, позиціонерами).
• ✔️ Гнучка конфігурація — кожен канал може бути індивідуально налаштований на потрібний діапазон (V або mA).
• ✔️ Пряма інтеграція з cMT-CTRL01 — робота як універсальний аналоговий модуль у CODESYS-проєктах.

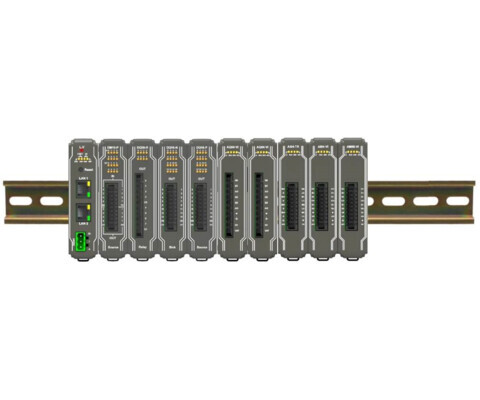

• ✔️ Масштабованість — сумісність з усією серією iR (дискретні, аналогові, комбіновані модулі).
• ✔️ Надійність — гальванічна розв’язка між входами/виходами та внутрішньою логікою захищає систему від перешкод і перевантажень.
• ✔️ Висока точність — 16-бітний АЦП та 12-бітний ЦАП забезпечують якісні вимірювання і стабільні сигнали.
• ✔️ Візуальний контроль — LED-індикація стану живлення і помилок.
• ✔️ Простота монтажу — компактний корпус і знімні клемники прискорюють підключення та обслуговування.
