🎯 Призначення:

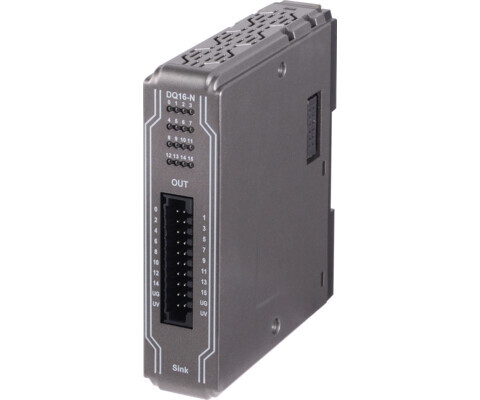

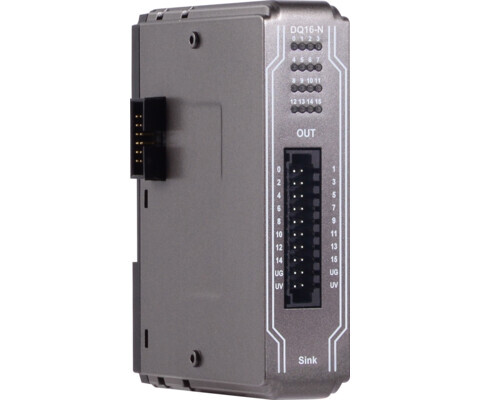

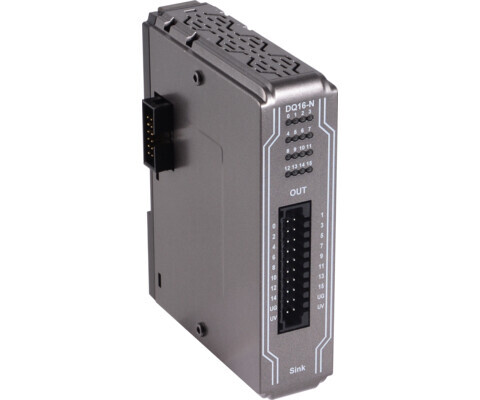

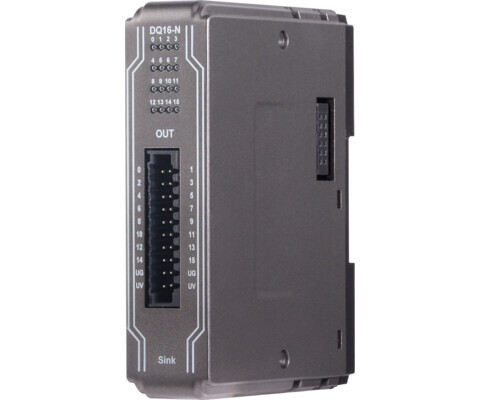

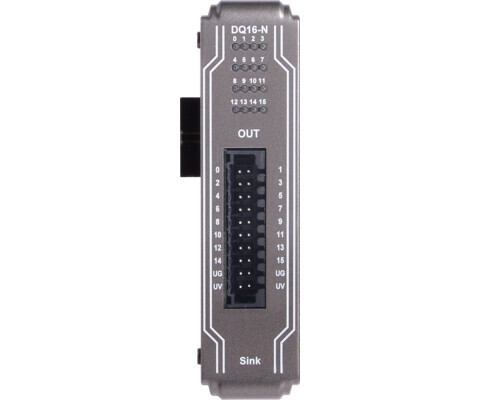

Модуль iR-DQ16-N серії iR від Weintek призначений для формування дискретних сигналів керування у системах автоматизації.
Він забезпечує 16 транзисторних виходів для підключення реле, індикаторів, електромагнітних клапанів, малопотужних двигунів та іншого обладнання.

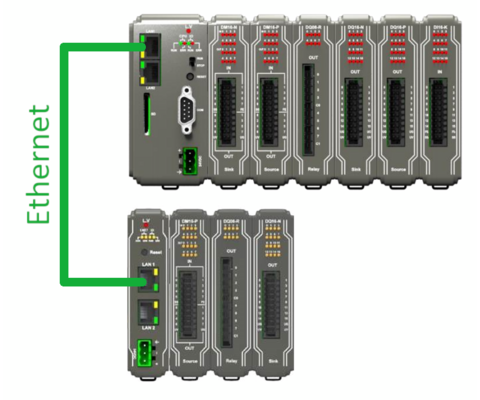

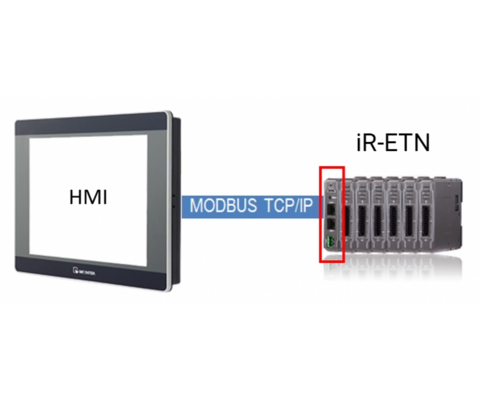

Може використовуватись як частина розподілених систем вводу/виводу серії iR через комунікаційні модулі (iR-ETN, iR-COP, iR-ECAT) або безпосередньо інтегруватися як вихідний модуль до контролера cMT-CTRL01, що працює під управлінням CODESYS.

🔧 Технічні характеристики:

• ⚡ Виходи: 16 дискретних транзисторних (NPN), по 0.5 A/канал, сумарно до 4 A
• 🔋 Номінальна напруга виходів: 24 V DC (−15% … +20%)
• ⏱ Час відгуку виходів: ≤ 0.5 мс (високошвидкісне комутування)
• 🛡 Гальванічна ізоляція: між виходами та внутрішньою логікою модуля
• 📦 Підключення: знімні клемні блоки для зручності монтажу
• 🔋 Споживання: ~200 мА (від внутрішньої шини живлення)
• 🌡 Робоча температура: 0…+55 °C
• 📐 Габарити: 30 × 109 × 81 мм
• ⚖️ Вага: ~120 г
• 📏 Ступінь захисту: IP20, монтаж на DIN-рейку

💡 Функціональні можливості:

• ✔️ Формування дискретних сигналів керування — управління виконавчими пристроями (реле, індикатори, клапани, малопотужні двигуни).
• ✔️ Висока швидкодія — транзисторні виходи забезпечують швидке комутування, що важливо для задач із високою частотою спрацювання.
• ✔️ Пряма інтеграція з cMT-CTRL01 — робота як вихідний модуль у CODESYS-проєктах.

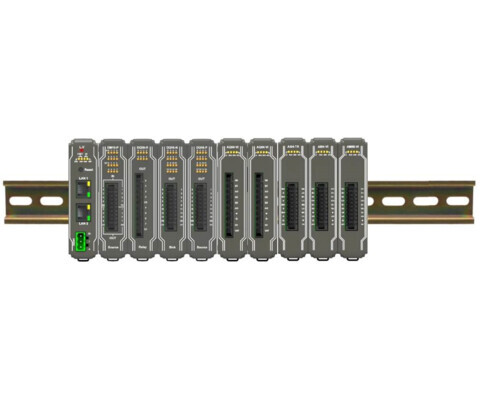

• ✔️ Масштабованість — можливість комбінування з іншими модулями серії iR (дискретні входи, аналогові модулі, комбіновані, високошвидкісні).
• ✔️ Візуальний контроль — світлодіодна індикація для кожного виходу дозволяє контролювати їхній стан у реальному часі.
• ✔️ Надійність — гальванічна ізоляція виходів захищає внутрішню схему від перешкод та перевантажень.
• ✔️ Зручність монтажу — компактний корпус і знімні клемники для швидкого та безпечного підключення.
