Головна ПЛК і модулі входів/виходів Комунікаційні

Комунікаційний модуль з підтримукою Modbus TCP та вбудованими дискретними входами/виходами

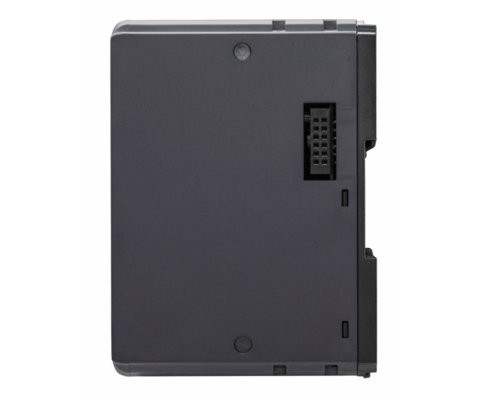

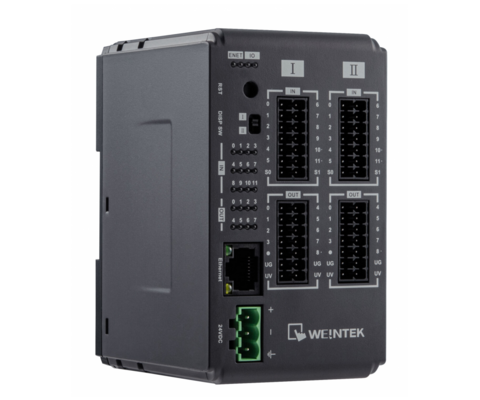

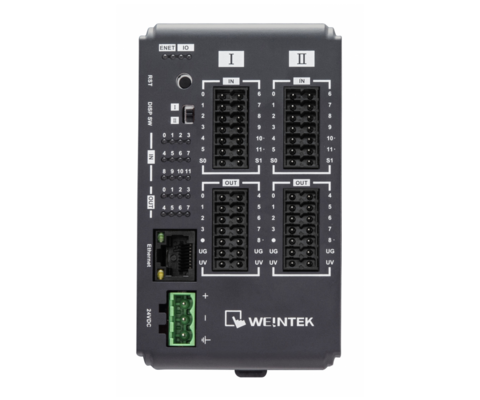

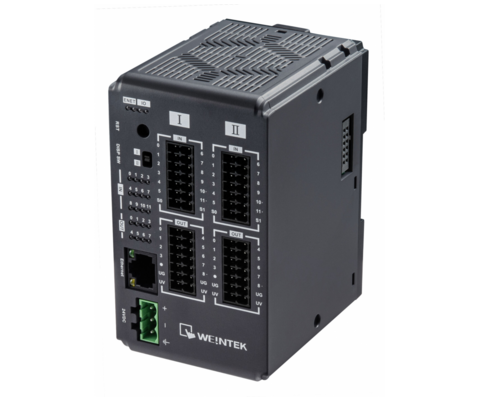

iR-ETN40P Комунікаційний модуль з підтримукою Modbus TCP та вбудованими дискретними входами/виходами

Оберіть модифікацію:

Код замовлення:

iR-ETN40P

Кількість:

Під замовлення

🎯 Призначення:

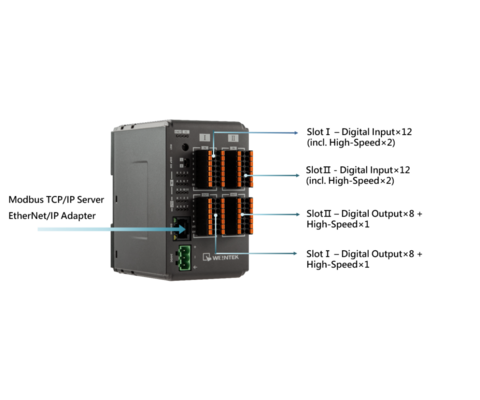

Модуль iR-ETN40P — це компактний Ethernet-модуль вводу/виводу, який поєднує підтримку протоколів Modbus TCP/IP Server та EtherNet/IP Adapter з потужними можливостями роботи з високошвидкісними сигналами. Завдяки своїй розширюваній конструкції, він легко інтегрується в системи автоматизації, забезпечуючи масштабованість і гнучкість у використанні.
Прилад інтегрується в серію iR та забезпечує:

  • 📡 підключення високошвидкісних і стандартних дискретних сигналів,
  • ⚙️ гнучке масштабування вводу/виводу,
  • 🛡️ захист і безперервність роботи систем автоматизації.

⚙️ Основні технічні характеристики:

  • 🔗 Інтерфейси зв’язку: Modbus TCP, EtherNet/IP, швидкість 10/100 Mbps, до 8 TCP-з’єднань.
  • 🔌 Дискретні входи: 24 (20 стандартних + 4 високошвидкісних до 20 kHz, PNP/NPN).
  • ⚡ Дискретні виходи: 16 виходів, транзисторного типу (0.5A/канал, до 4A сумарно, = 24В), ізольовані .
  • 🛑 Спеціальні функції:
    • “Stop Output” — миттєве відключення виходів у разі аварії.
    • “Pulse Capture” — реєстрація імпульсів тривалістю < 1 циклу CPU.
  • 📦 Розширення I/O: до 16 додаткових модулів iR (+224 входи, +112 виходів, до 64 аналогових каналів).
  • 💡 Індикатори:
    • ENET (зелений — робота, червоний — помилка),
    • IO (зелений — стан модуля, червоний — помилка).
  • 🔋 Живлення: 24 V DC (−15 % / +20 %), споживання — 255 mA ном., 540 mA макс.
  • 🌡 Температурний діапазон: −10…+60 °C.

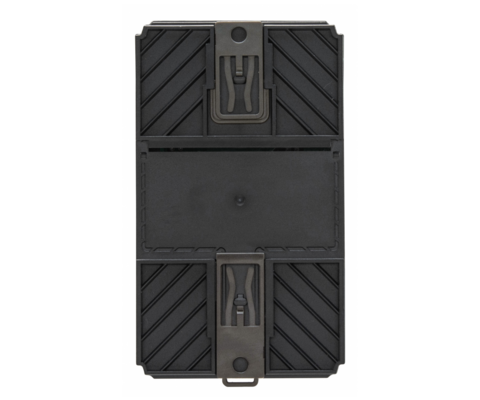

  • 📐 Конструкція: корпус для DIN-рейки, IP20, габарити 64×109×81 мм, вага ~0.27 кг.

⚡ Високошвидкісні входи:

iR-ETN40P підтримує 4 високошвидкісні входи, які можуть працювати в режимах:

  • 🧮 лічильники імпульсів — до 20 кГц (макс. 4 канали),
  • ⚙️ фазові енкодери A/B — до 10 кГц (макс. 2 комплекти).

Ця функція дозволяє точно обробляти сигнали швидкодіючих датчиків та енкодерів.

⚡ Високошвидкісні виходи:

Окрім стандартних дискретних, iR-ETN40P має 2 високошвидкісні виходи, які підтримують:

  • 🔄 імпульсний вихід,
  • 📶 PWM (широтно-імпульсна модуляція),
  • ⚡ керування кроковими двигунами у режимах:
    • CW/CCW (прямий/зворотний імпульс),
    • Pulse + Direction (імпульс + напрямок).

Це дозволяє застосовувати модуль для задач приводної техніки, дозування, синхронізації та інших динамічних процесів.

💡 Функціональні можливості:

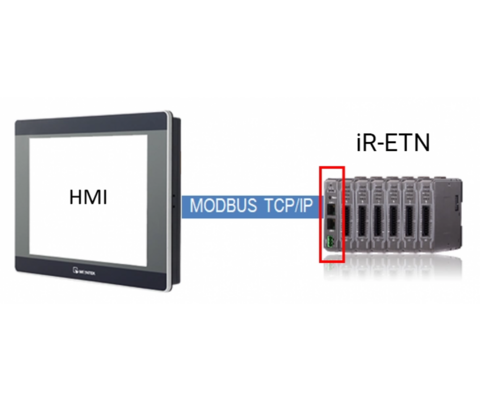

  • 🔗 Гнучке підключення — підтримка Modbus TCP та EtherNet/IP для легкої інтеграції з PLC/HMI/SCADA.
  • 📈 Потужне масштабування — до 16 додаткових модулів iR для розширення кількості каналів.
  • 🛡 Безпека — спеціальний stop-вхід і функція pulse capture підвищують надійність у критичних застосуваннях.
  • 🖥 Зручність налаштування — підтримка EDS/XML-файлів для EasyBuilder Pro та CODESYS.
Продавець

7 380 ₴

з ПДВ

iR-ETN40R

iR-ETN40P

iR-ETN

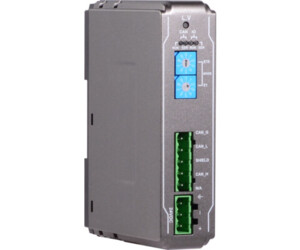

iR-COP

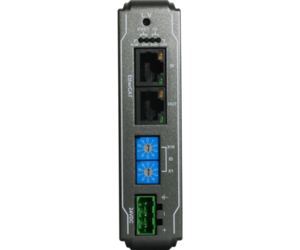

iR-ECAT

Загальна інформація:

Функціональне призначення:

Комунікаційний модуль

Комунікаційний модуль

Комунікаційний модуль

Комунікаційний модуль

Комунікаційний модуль

Можливості розширення

Максимальна кількість модулів, що підключаються:

до 16, в залежності від споживання моделей, серія iR

до 16, в залежності від споживання моделей, серія iR

до 16, в залежності від споживання моделей, серія iR

до 16, в залежності від споживання моделей, серія iR

до 16, в залежності від споживання моделей, серія iR

Максимальна кількість дискретних входів:

до 224 (підключенням зовнішніх модулів iR)

до 224 (підключенням зовнішніх модулів iR)

до 256 (підключенням зовнішніх модулів iR)

до 256 (підключенням зовнішніх модулів iR)

до 256 (підключенням зовнішніх модулів iR)

Максимальна кількість дискретних виходів:

до 112 (підключенням зовнішніх модулів iR)

до 112 (підключенням зовнішніх модулів iR)

до 128 (підключенням зовнішніх модулів iR)

до 128 (підключенням зовнішніх модулів iR)

до 128 (підключенням зовнішніх модулів iR)

Максимальна кількість аналогових входів:

до 64 (підключенням зовнішніх модулів iR)

до 64 (підключенням зовнішніх модулів iR)

до 64 (підключенням зовнішніх модулів iR)

до 64 (підключенням зовнішніх модулів iR)

до 64 (підключенням зовнішніх модулів iR)

Максимальна кількість аналогових виходів:

до 64 (підключенням зовнішніх модулів iR)

до 64 (підключенням зовнішніх модулів iR)

до 64 (підключенням зовнішніх модулів iR)

до 64 (підключенням зовнішніх модулів iR)

до 64 (підключенням зовнішніх модулів iR)

Інтерфейси:

Ethernet Port:

10/100 Mbps

10/100 Mbps

10/100 Mbps

-

100 Mbps

Індикація

Статусні індикатори:

ENET ACK (зелений) - Індикатор стану пристрою
ENET ERR (червоний) - Індикатор помилки пристрою
IO RUN (зелений) - Індикатор стану модуля
IO ERR (червоний) - Індикатор помилки модуля

ENET ACK (зелений) - Індикатор стану пристрою
ENET ERR (червоний) - Індикатор помилки пристрою
IO RUN (зелений) - Індикатор стану модуля
IO ERR (червоний) - Індикатор помилки модуля

ENET ACK (зелений) - Індикатор стану пристрою
ENET ERR (червоний) - Індикатор помилки пристрою
L.V (червоний) - Індикатор стану низької напруги
IO RUN (зелений) - Індикатор стану модуля
IO ERR (червоний) - Індикатор помилки модуля

CAN RUN (зелений) - Індикатор CANopen пристрою
CAN ERR (червоний) - Індикатор помилки CANopen
L.V (червоний) - Індикатор стану низької напруги
IO RUN (зелений) - Індикатор стану модуля
IO ERR (червоний) - Індикатор помилки модуля

ECAT RUN (зелений) - Індикатор стану пристрою
ECAT ERR (червоний) - Індикатор помилки пристрою
L.V (червоний) - Індикатор стану низької напруги
IO RUN (зелений) - Індикатор стану модуля
IO ERR (червоний) - Індикатор помилки модуля

Особливості

Кількість портів:

1

1

2

1

2

Швидкість передачі даних:

10/100 Mbps

10/100 Mbps

10/100 Mbps

50K~1Mbps

10/100 Mbps

Середовище передачі даних:

Мідний кабель 4 x 2 з витою парою; категорія 3 (10 Мбіт/с), категорія 5 (100 Мбіт/с)

Мідний кабель 4 x 2 з витою парою; категорія 3 (10 Мбіт/с), категорія 5 (100 Мбіт/с)

Мідний кабель 4 x 2 з витою парою; категорія 3 (10 Мбіт/с), категорія 5 (100 Мбіт/с)

N/A

Мідний кабель 4 x 2 з витою парою; категорія 3 (10 Мбіт/с), категорія 5 (100 Мбіт/с)

Відстань між станціями:

100 м між концентратором/комутатором та шинним з'єднувачем або між шинним з'єднувачем та шинним з'єднувачем

100 м між концентратором/комутатором та шинним з'єднувачем або між шинним з'єднувачем та шинним з'єднувачем

100 м між концентратором/комутатором та шинним з'єднувачем або між шинним з'єднувачем та шинним з'єднувачем

N/A

100 м між концентратором/комутатором та шинним з'єднувачем або між шинним з'єднувачем та шинним з'єднувачем

Протокол:

Modbus TCP/IP Server
EtherNet/IP adapter

Modbus TCP/IP Server
EtherNet/IP adapter

Modbus TCP/IP Server
EtherNet/IP adapter

CANopen Slave

EtherCat Slave

Максимальна кількість TCP/IP-з'єднань:

8

8

8

1

1

Цифрові (дискретні) входи

Тип дискретного входу:

NPN або PNP
PNP (для 4-х входів імпульсного типу)

NPN або PNP
PNP (для 4-х входів імпульсного типу)

-

-

-

Кількість входів:

24 (вбудованих)
4 швидкісні

24 (вбудованих)
4 швидкісні

-

-

-

Комутуюча напруга входу:

24VDC

24VDC

-

-

-

Рівень напруги логічної 1:

15~28 VDC

15~28 VDC

-

-

-

Рівень напруги логічного 0:

0~5 VDC

0~5 VDC

-

-

-

Максимальна вхідна частота:

20KHz

20KHz

-

-

-

Час відгуку:

Викл->Вкл: 5ms
Вкл->Викл: 1ms

Викл->Вкл: 5ms
Вкл->Викл: 1ms

-

-

-

Цифрові (дискретні) виходи

Тип дискретного виходу:

Механічне реле

Транзистор NPN

-

-

-

Кількість виходів:

16

16

-

-

-

Напруга комутації:

250VAC/30VDC

11~28VDC

-

-

-

Струм комутації:

2A на канал (Max 8A)

0.5A на канал (Max 4A)

-

-

-

Час відгуку:

10ms

Викл->Вкл: 100μs
Вкл->Викл: 600μs

-

-

-

Максимальна вихідна частота:

-

40KHz

-

-

-

Електричні дані:

Живлення:

24±20% VDC

24±20% VDC

24±20% VDC

24±20% VDC

24±20% VDC

Споживання:

Max. 540mA@24VDC

Max. 530mA@24VDC

100mA＠24VDC

100mA＠24VDC

100mA＠24VDC

Гальванічна ізоляції:

Так

Так

Так

Так

Так

Корпус:

Матеріал:

Пластик

Пластик

Пластик

Пластик

Пластик

Габаритні розміри (ШхВхГ), мм:

64x 109 x 81 мм

64x 109 x 81 мм

27 x 109 x 81 мм

27 x 109 x 81 мм

27 x 109 x 81 мм

Маса, кг:

0.27 кг

0.27 кг

0.24 кг

0.24 кг

0.15 кг

Умови експлуатації:

Ступінь захист:

IP20

IP20

IP20

IP20

IP20

Робоча температура:

-10° ~ 60°C (14° ~ 140°F)

-10° ~ 60°C (14° ~ 140°F)

0° ~ 55°C (32° ~ 131°F)

0° ~ 55°C (32° ~ 131°F)

0° ~ 55°C (32° ~ 131°F)

Відносна вологість:

10% ~ 90% (без конденсації)

10% ~ 90% (без конденсації)

10% ~ 90% (без конденсації)

10% ~ 90% (без конденсації)

10% ~ 90% (без конденсації)
Документація

iR-ETN40R/P

UA Data Sheet iR-ETN40R/P — PDF
UA Installation Instruction iR-ETN40P — PDF
Інструкція

iR-ETN40R/P

UA User Manual iR-ETN40P — PDF
Програмне забезпечення

EasyRemoteIO

UA EasyRemoteIO for iR-ETN40R/P soft — ZIP
UA EasyRemoteIO iR-ETN40R/P UserManual — PDF
Інше

iR-ETN40R/P

UA Certificate of Conformity iR-ETN40P — PDF
