Комутаційний модуль з підтримкою CANopen

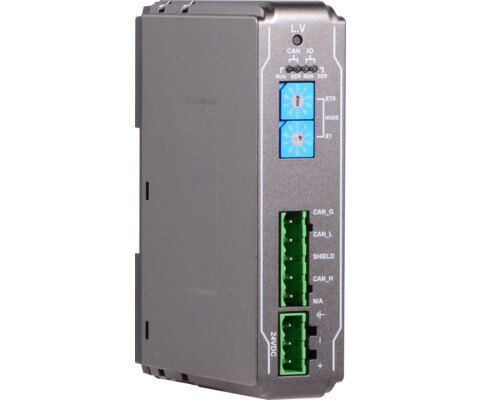

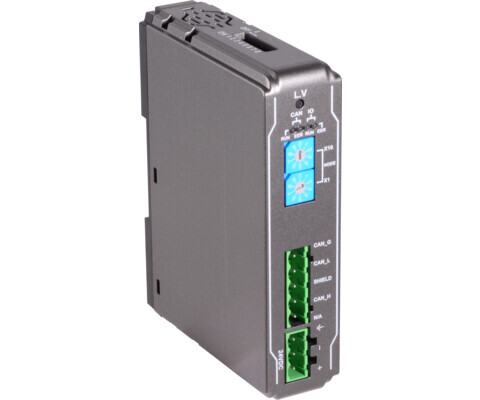

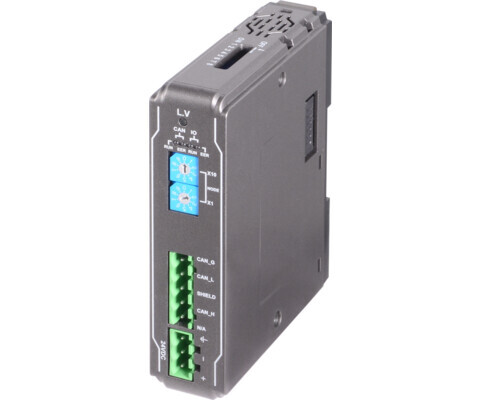

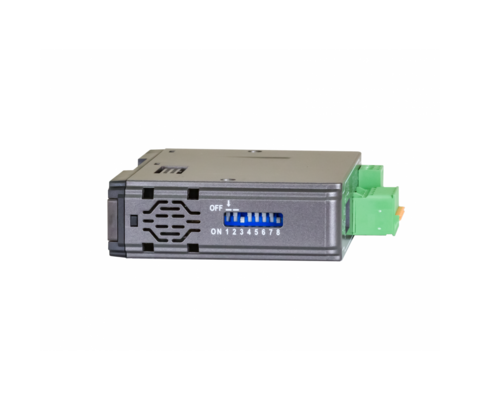

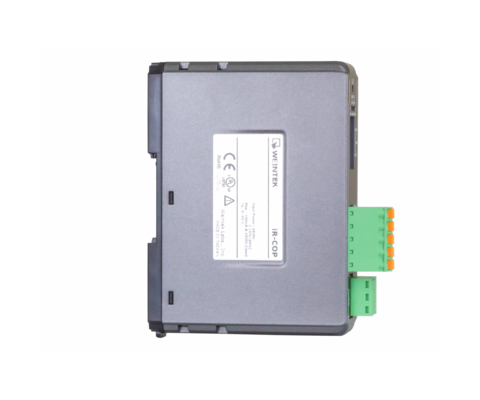

iR-COP Комутаційний модуль з підтримкою CANopen

Оберіть модифікацію:

Код замовлення:

iR-COP

Кількість:

Під замовлення

🎯 Призначення:
Комутаційний модуль iR-COP від Weintek — це сучасне рішення для інтеграції, автоматизації та управління технологічними процесами. Пристрій виконує роль універсального комунікаційного вузла, що забезпечує обмін даними між різними системами та обладнанням у промислових мережах.

Модуль підтримує протокол CANopen, завдяки чому може легко інтегруватися у розподілені системи керування, виконуючи функції шлюзу між контролерами, HMI-панелями, датчиками, приводами та іншими пристроями.

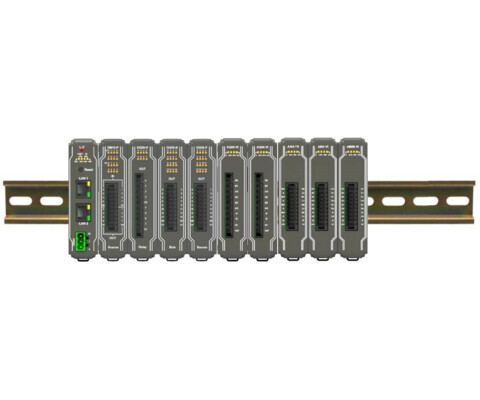

Крім того, iR-COP дозволяє інтегрувати модулі вводу/виводу серії iR у будь-які пристрої з інтерфейсом CANopen, що суттєво розширює можливості побудови розподілених систем керування.

⚙️ Технічні характеристики:

  • 📡 Протокол зв’язку: CANopen (відповідність стандартам CiA)
  • 🔗 Інтерфейс: CAN (ISO 11898)
  • ⚡ Швидкість обміну: до 1 Мбіт/с
  • 🛠 Розширюваність: підключення модулів вводу/виводу серії iR через CANopen
  • 🔌 Живлення: 24 V DC (−15…+20%), захист від переполюсування
  • 🌡 Робоча температура: 0…+55 °C
  • 📐 Конструкція: DIN-рейковий монтаж, компактний корпус, IP20

💡 Функціональні можливості:

  • 🔄 Комунікаційний шлюз. Забезпечує двосторонній обмін даними між системами автоматизації через CANopen.
  • 📊 Інтеграція з PLC/HMI/SCADA. Легке підключення до контролерів, операторських панелей Weintek та SCADA-систем.
  • ⚙️ Підтримка профілів CANopen. Сумісність із приводами, датчиками, вимірювальними пристроями.
  • 🛡 Надійність. Гальванічна розв’язка інтерфейсу CAN для захисту від перешкод.
  • 🚀 Розширення системи. Підключення модулів вводу/виводу серії iR до пристрої з CANopen-інтерфейсом для створення масштабованих розподілених систем.
  • 🖥 Зручність налаштування. Підтримка стандартних EDS-файлів для інтеграції у CODESYS та інші системи конфігурування.
Інтерфейси:
  • CANopen
Модулі УСО:
  • до 16 штук
  • iR-Dxxx-X
  • iR-Axxx-X
  • iiR-PU01-P
Протоколи:
  • CANopen Slave
Продавець

6 380 ₴

з ПДВ

iR-ETN40R

iR-ETN40P

iR-ETN

iR-COP

iR-ECAT

Загальна інформація:

Функціональне призначення:

Комунікаційний модуль

Комунікаційний модуль

Комунікаційний модуль

Комунікаційний модуль

Комунікаційний модуль

Можливості розширення

Максимальна кількість модулів, що підключаються:

до 16, в залежності від споживання моделей, серія iR

до 16, в залежності від споживання моделей, серія iR

до 16, в залежності від споживання моделей, серія iR

до 16, в залежності від споживання моделей, серія iR

до 16, в залежності від споживання моделей, серія iR

Максимальна кількість дискретних входів:

до 224 (підключенням зовнішніх модулів iR)

до 224 (підключенням зовнішніх модулів iR)

до 256 (підключенням зовнішніх модулів iR)

до 256 (підключенням зовнішніх модулів iR)

до 256 (підключенням зовнішніх модулів iR)

Максимальна кількість дискретних виходів:

до 112 (підключенням зовнішніх модулів iR)

до 112 (підключенням зовнішніх модулів iR)

до 128 (підключенням зовнішніх модулів iR)

до 128 (підключенням зовнішніх модулів iR)

до 128 (підключенням зовнішніх модулів iR)

Максимальна кількість аналогових входів:

до 64 (підключенням зовнішніх модулів iR)

до 64 (підключенням зовнішніх модулів iR)

до 64 (підключенням зовнішніх модулів iR)

до 64 (підключенням зовнішніх модулів iR)

до 64 (підключенням зовнішніх модулів iR)

Максимальна кількість аналогових виходів:

до 64 (підключенням зовнішніх модулів iR)

до 64 (підключенням зовнішніх модулів iR)

до 64 (підключенням зовнішніх модулів iR)

до 64 (підключенням зовнішніх модулів iR)

до 64 (підключенням зовнішніх модулів iR)

Інтерфейси:

Ethernet Port:

10/100 Mbps

10/100 Mbps

10/100 Mbps

-

100 Mbps

Індикація

Статусні індикатори:

ENET ACK (зелений) - Індикатор стану пристрою
ENET ERR (червоний) - Індикатор помилки пристрою
IO RUN (зелений) - Індикатор стану модуля
IO ERR (червоний) - Індикатор помилки модуля

ENET ACK (зелений) - Індикатор стану пристрою
ENET ERR (червоний) - Індикатор помилки пристрою
IO RUN (зелений) - Індикатор стану модуля
IO ERR (червоний) - Індикатор помилки модуля

ENET ACK (зелений) - Індикатор стану пристрою
ENET ERR (червоний) - Індикатор помилки пристрою
L.V (червоний) - Індикатор стану низької напруги
IO RUN (зелений) - Індикатор стану модуля
IO ERR (червоний) - Індикатор помилки модуля

CAN RUN (зелений) - Індикатор CANopen пристрою
CAN ERR (червоний) - Індикатор помилки CANopen
L.V (червоний) - Індикатор стану низької напруги
IO RUN (зелений) - Індикатор стану модуля
IO ERR (червоний) - Індикатор помилки модуля

ECAT RUN (зелений) - Індикатор стану пристрою
ECAT ERR (червоний) - Індикатор помилки пристрою
L.V (червоний) - Індикатор стану низької напруги
IO RUN (зелений) - Індикатор стану модуля
IO ERR (червоний) - Індикатор помилки модуля

Особливості

Кількість портів:

1

1

2

1

2

Швидкість передачі даних:

10/100 Mbps

10/100 Mbps

10/100 Mbps

50K~1Mbps

10/100 Mbps

Середовище передачі даних:

Мідний кабель 4 x 2 з витою парою; категорія 3 (10 Мбіт/с), категорія 5 (100 Мбіт/с)

Мідний кабель 4 x 2 з витою парою; категорія 3 (10 Мбіт/с), категорія 5 (100 Мбіт/с)

Мідний кабель 4 x 2 з витою парою; категорія 3 (10 Мбіт/с), категорія 5 (100 Мбіт/с)

N/A

Мідний кабель 4 x 2 з витою парою; категорія 3 (10 Мбіт/с), категорія 5 (100 Мбіт/с)

Відстань між станціями:

100 м між концентратором/комутатором та шинним з'єднувачем або між шинним з'єднувачем та шинним з'єднувачем

100 м між концентратором/комутатором та шинним з'єднувачем або між шинним з'єднувачем та шинним з'єднувачем

100 м між концентратором/комутатором та шинним з'єднувачем або між шинним з'єднувачем та шинним з'єднувачем

N/A

100 м між концентратором/комутатором та шинним з'єднувачем або між шинним з'єднувачем та шинним з'єднувачем

Протокол:

Modbus TCP/IP Server
EtherNet/IP adapter

Modbus TCP/IP Server
EtherNet/IP adapter

Modbus TCP/IP Server
EtherNet/IP adapter

CANopen Slave

EtherCat Slave

Максимальна кількість TCP/IP-з'єднань:

8

8

8

1

1

Цифрові (дискретні) входи

Тип дискретного входу:

NPN або PNP
PNP (для 4-х входів імпульсного типу)

NPN або PNP
PNP (для 4-х входів імпульсного типу)

-

-

-

Кількість входів:

24 (вбудованих)
4 швидкісні

24 (вбудованих)
4 швидкісні

-

-

-

Комутуюча напруга входу:

24VDC

24VDC

-

-

-

Рівень напруги логічної 1:

15~28 VDC

15~28 VDC

-

-

-

Рівень напруги логічного 0:

0~5 VDC

0~5 VDC

-

-

-

Максимальна вхідна частота:

20KHz

20KHz

-

-

-

Час відгуку:

Викл->Вкл: 5ms
Вкл->Викл: 1ms

Викл->Вкл: 5ms
Вкл->Викл: 1ms

-

-

-

Цифрові (дискретні) виходи

Тип дискретного виходу:

Механічне реле

Транзистор NPN

-

-

-

Кількість виходів:

16

16

-

-

-

Напруга комутації:

250VAC/30VDC

11~28VDC

-

-

-

Струм комутації:

2A на канал (Max 8A)

0.5A на канал (Max 4A)

-

-

-

Час відгуку:

10ms

Викл->Вкл: 100μs
Вкл->Викл: 600μs

-

-

-

Максимальна вихідна частота:

-

40KHz

-

-

-

Електричні дані:

Живлення:

24±20% VDC

24±20% VDC

24±20% VDC

24±20% VDC

24±20% VDC

Споживання:

Max. 540mA@24VDC

Max. 530mA@24VDC

100mA＠24VDC

100mA＠24VDC

100mA＠24VDC

Гальванічна ізоляції:

Так

Так

Так

Так

Так

Корпус:

Матеріал:

Пластик

Пластик

Пластик

Пластик

Пластик

Габаритні розміри (ШхВхГ), мм:

64x 109 x 81 мм

64x 109 x 81 мм

27 x 109 x 81 мм

27 x 109 x 81 мм

27 x 109 x 81 мм

Маса, кг:

0.27 кг

0.27 кг

0.24 кг

0.24 кг

0.15 кг

Умови експлуатації:

Ступінь захист:

IP20

IP20

IP20

IP20

IP20

Робоча температура:

-10° ~ 60°C (14° ~ 140°F)

-10° ~ 60°C (14° ~ 140°F)

0° ~ 55°C (32° ~ 131°F)

0° ~ 55°C (32° ~ 131°F)

0° ~ 55°C (32° ~ 131°F)

Відносна вологість:

10% ~ 90% (без конденсації)

10% ~ 90% (без конденсації)

10% ~ 90% (без конденсації)

10% ~ 90% (без конденсації)

10% ~ 90% (без конденсації)
Документація

Серія IR

UA DataSheet iR-series — PDF

iR-COP

UA User Manual iR-COP — PDF
UA Installation Instruction iR-COP — PDF
Програмне забезпечення

iR-COP

UA EDS файл iR-COP — RAR
Інше

iR-COP

UA Certificate of Conformity iR-COP — PDF
