Сенсорна панель 15.6"

cMT2166X Сенсорна панель 15.6"

Оберіть модифікацію:

Код замовлення:

cMT2166X

Кількість:

На складі

Серія Weintek cMT2xxx – це модернізовані панелі оператора (iE та XE), які поєднують високу продуктивність, розширені комунікаційні можливості та сучасні інструменти IIoT, SCADA‑інтеграції, хмарного обміну даними.

Призначена для промислових проєктів середньої та високої складності, інтеграції з ПЛК, контролерами, датчиками та системами віддаленого моніторингу. В даній версії панелі CodeSys не підтримується!

Візуалізація та керування:

  • 🖥 Високоякісні дисплеї з чітким зображенням і зручною візуалізацією даних;
  • 🎨 Підтримка 16,7 млн кольорів, висока яскравість та чіткість;
  • 🎛 Мультисенсорний ємнісний екран (True‑Flat) з підтримкою жестів;
  • 📊 Відображення мнемосхем, графіків, трендів, індикаторів та анімацій у реальному часі;
  • ⏱ Вбудований годинник реального часу (RTC) для коректної роботи з архівами та подіями.

Комунікації та IIoT:

  • 🌐 Ethernet (LAN1) для розділення внутрішньої та зовнішньої мереж;
  • 🔹 COM‑порти RS‑232/RS‑485 2W/4W для підключення широкого спектра ПЛК;
  • 🔄 Підтримка понад 300 драйверів ПЛК (Siemens, Mitsubishi, Omron, Schneider, Modbus, Allen‑Bradley тощо);
  • 📡 MQTT, Modbus TCP/IP, EtherNet/IP – для IIoT‑інтеграції та хмарного обміну даними;
  • 🖧 Pass‑Through та VNC – прозорий доступ до ПЛК і віддалений моніторинг;
  • 🔗 EasyAccess 2.0 – безпечний віддалений доступ через Інтернет.

Робота з даними:

  • 📂 Data Sampling, Data Logging та Recipe Management – збереження виробничих параметрів і даних;
  • 💾 Підтримка USB Host – для архівації та резервного копіювання;
  • 📑 Alarm & Event Management – облік подій та аварій з історією;
  • ☁ Підключення до хмарних сервісів для моніторингу та аналітики.

Діагностика та безпека:

  • 🔒 Мульти‑рівневий доступ та парольний захист користувачів;
  • 🛡 Шифрування та VPN‑захист для EasyAccess 2.0;
  • 💡Онлайн‑діагностика комунікацій та стану пристрою у реальному часі.

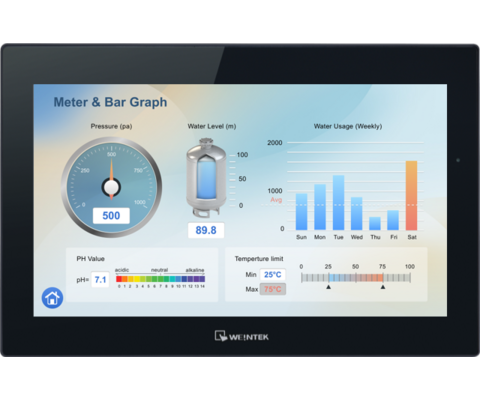

Дисплей:
  • Діагональ: 15.6"
  • Роздільна здатність: 1920×1080
  • Яскравість: ~300 cd/m²

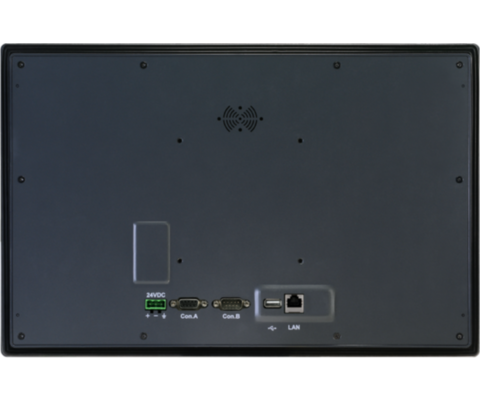

Інтерфейси:
  • 1×Ethernet 10/100 Мбіт/с (RJ‑45)
  • 1×COM1: RS‑232
  • 1×COM2: RS‑485 2W/4W
  • 1×COM3: RS‑485 2W
  • 1×USB 2.0
Живлення:
  • 24 В DC (допустимий діапазон 18…28 В)
  • Споживання: ~1А при 24 В
Продавець

Дізнайтесь актуальну ціну

cMT2078X

cMT2108X2

cMT2128X

cMT2166X

Загальна інформація:

Програмні можливості:

Дашборди
EasyAccess 2.0
64-bit Тип даних
Підтримка 3G/4G модемів
Web інтерфейс (EasyWeb 2.0)
Захист комунікацій
Друк через принтер
Веб-стрімінг
Анімація вікон / Прозорість
Протокол LDAP
Доступ через бравзер WebView
Доступ з мобільних платформ
cMT Diagnoser
VNC сервер
VNC Viewer - віддалений доступ
PDF переглядач
BACnet
Макроси (Condition Object)
Активні тригери
Media плеєр
IP/USB камери
JS Об'єкти/ JS Дії
Інтеграція хмарних сервісів MQTT
MQTT протокол
OPC UA клієнт
SIEMENS MPI
CODESYS контролер (панельний контролер)

Дашборди
EasyAccess 2.0
64-bit Тип даних
Підтримка 3G/4G модемів
Web інтерфейс (EasyWeb 2.0)
Захист комунікацій
Друк через принтер
Веб-стрімінг
Анімація вікон / Прозорість
Протокол LDAP
Доступ через бравзер WebView
Доступ з мобільних платформ
cMT Diagnoser
VNC сервер
VNC Viewer - віддалений доступ
PDF переглядач
BACnet
Макроси (Condition Object)
Активні тригери
Media плеєр
IP/USB камери
JS Об'єкти/ JS Дії
Інтеграція хмарних сервісів MQTT
MQTT протокол
OPC UA клієнт
SIEMENS MPI
CODESYS контролер (панельний контролер)

Дашборди
EasyAccess 2.0
64-bit Тип даних
Підтримка 3G/4G модемів
Web інтерфейс (EasyWeb 2.0)
Захист комунікацій
Друк через принтер
Веб-стрімінг
Анімація вікон / Прозорість
Протокол LDAP
Доступ через бравзер WebView
Доступ з мобільних платформ
cMT Diagnoser
VNC сервер
VNC Viewer - віддалений доступ
PDF переглядач
BACnet
Макроси (Condition Object)
Активні тригери
Media плеєр
IP/USB камери
JS Об'єкти/ JS Дії
Інтеграція хмарних сервісів MQTT
MQTT протокол
OPC UA клієнт
SIEMENS MPI
CODESYS контролер (панельний контролер)

Дашборди
EasyAccess 2.0
64-bit Тип даних
Підтримка 3G/4G модемів
Web інтерфейс (EasyWeb 2.0)
Захист комунікацій
Друк через принтер
Веб-стрімінг
Анімація вікон / Прозорість
Протокол LDAP
Доступ через бравзер WebView
Доступ з мобільних платформ
cMT Diagnoser
VNC сервер
VNC Viewer - віддалений доступ
PDF переглядач
BACnet
Макроси (Condition Object)
Активні тригери
Media плеєр
IP/USB камери
JS Об'єкти/ JS Дії
Інтеграція хмарних сервісів MQTT
MQTT протокол
OPC UA клієнт
SIEMENS MPI

Дисплей:

Діагональ:

7" TFT

10.1" WVA

12.1" WVA

15.6" WVA

Розширення:

800 x 480

1024 x 600

1024 x 768

1920 x 1080

Яркість (кд/м2):

400

350

600

300

Контрастність:

800:1

1000:1

1000:1

800:1

Тип підсвітки екрану:

LED

LED

LED

LED

Орієнтований термін роботи екрану, год:

>30,000 годин

>50,000 годин

>30,000 годин

>30,000 годин

Кількість кольорів:

16.7M

16.7M

16.7M

16.7M

Сенсор:

Тип сенсора:

Резистивний, 4-провідний

Резистивний, 4-провідний

Резистивний, 4-провідний

Загартоване скло, ємнісний тип

Точність:

(X)±2%, (Y)±2%

(X)±2%, (Y)±2%

(X)±2%, (Y)±2%

7H

Процесор:

Тип процесора:

Чотириядерний RISC

Чотириядерний RISC

Чотириядерний RISC

Чотириядерний RISC

Память:

Постійна (Flash):

4 Гб

4 Гб

4 Гб

4 Гб

Оперативна (RAM):

1 Гб

1 Гб

1 Гб

1 Гб

Інтерфейси:

Слот карти пам'яті:

Не комплектується

Не комплектується

Не комплектується

Не комплектується

USB Host

USB 2.0 x 1

USB 2.0 x 1

USB 2.0 x 1

USB 2.0 x 1

Ethernet Port:

LAN 1: 10/100 Base-T x 1
LAN 2: 10/100 Base-T x 1

LAN 1: 10/100/1000 Base-T x 1
LAN 2: 10/100 Base-T x 1

LAN 1: 10/100/1000 Base-T x 1
LAN 2: 10/100 Base-T x 1

LAN 1: 10/100 Base-T x 1

WiFi:

Не комплектується

Опція, зовнішній адаптер M02

Опція, зовнішній адаптер M02

Не комплектується

COM Port:

1 шт: RS-232 2W
1 шт: RS-232 4W
2 шт: RS-485 2W
1 шт: RS-485 4W

1 шт: RS-232 2W
1 шт: RS-232 4W
2 шт: RS-485 2W
1 шт: RS-485 4W

1 шт: RS-232 2W
1 шт: RS-232 4W
2 шт: RS-485 2W
1 шт: RS-485 4W

1 шт: RS-232 2W
1 шт: RS-232 4W
2 шт: RS-485 2W
1 шт: RS-485 4W

CAN Bus:

Не комплектується

Так

Так

Так

Аудіовихід:

Не комплектується

Не комплектується

Не комплектується

Так, моно

HDMI:

Не комплектується

Не комплектується

Не комплектується

Не комплектується

Годинник реального часу:

Годинник реального часу:

Так

Так

Так

Так

Електричні дані:

Живлення:

24±20%В (DC)

24±20%В (DC)

24±20%В (DC)

24±20%В (DC)

Споживання:

820 мA

1A@24VDC

1.2A@24VDC

1.0А@24VDC

Гальванічна ізоляції:

Так, інтерфейси і живлення ізольовані

Так, інтерфейси і живлення ізольовані

Так, інтерфейси і живлення ізольовані

Так, інтерфейси і живлення ізольовані

Міцність ізоляції:

500 VAC (1 хв.)

500 VAC (1 хв.)

500 VAC (1 хв.)

500 VAC (1 хв.)

Корпус:

Лакування плат:

Так

Так

Так

Так

Матеріал:

Пластик

Пластик

Пластик

Пластик

Габаритні розміри (ШхВхГ), мм:

200.3 x 146.3 x 35.0 мм

271 x 213 x 38 мм

317 x 243 x 41 мм

400 x 263 x 27.6 мм

Розмір вирізу (Ш×В), мм:

192 x 138 мм

260 x 202 мм

305 x 231 мм

384 x 247 мм

Маса, кг:

Не більше 0.6 кг

Не більше 1.2 кг

Не більше 1.7 кг

Не більше 1.6 кг

Тип монтажу:

Щитовий

Щитовий
VESA 75 x 75 mm

Щитовий
VESA 75 x 75 mm

Щитовий
VESA 100 x 100 мм

Умови експлуатації:

Ступінь захист:

UL Type 4X (лише для використання в приміщенні) / NEMA4 /передня панель, що відповідає стандарту IP66

UL Type 4X (лише для використання в приміщенні) / NEMA4 /передня панель, що відповідає стандарту IP66

UL Type 4X (лише для використання в приміщенні) / NEMA4 /передня панель, що відповідає стандарту IP66

NEMA4 /передня панель, що відповідає стандарту IP66

Температура зберігання:

-20° ~ 60°C

-20° ~ 60°C

-20° ~ 60°C

-20° ~ 60°C

Робоча температура:

0° ~ 55°C

0° ~ 50°C

0° ~ 50°C

0° ~ 50 °C

Відносна вологість:

10 % ~ 90 % (без конденсації)

10 % ~ 90 % (без конденсації)

10 % ~ 90 % (без конденсації)

10 % ~ 90 % (без конденсації)

Програмне забезпечення:

"Клауд" технології:

EasyAccess 2.0 (необхідна карта активації)
Дашборди (опція)

EasyAccess 2.0 (необхідна карта активації)
Дашборди (опція)

EasyAccess 2.0 (необхідна карта активації)
Дашборди (опція)

EasyAccess 2.0 (необхідна карта активації)
Дашборди (опція)

ПЛК CODESYS:

Так (необхідна карта активації)

Так (необхідна карта активації)

Так (необхідна карта активації)

-

Середовище програмування:

EasyBuilder Pro

EasyBuilder Pro

EasyBuilder Pro

EasyBuilder Pro
